ระดับพื้น SPC กับประตูและวงกบ ตรวจความสูงรวมก่อนสั่งวัสดุ

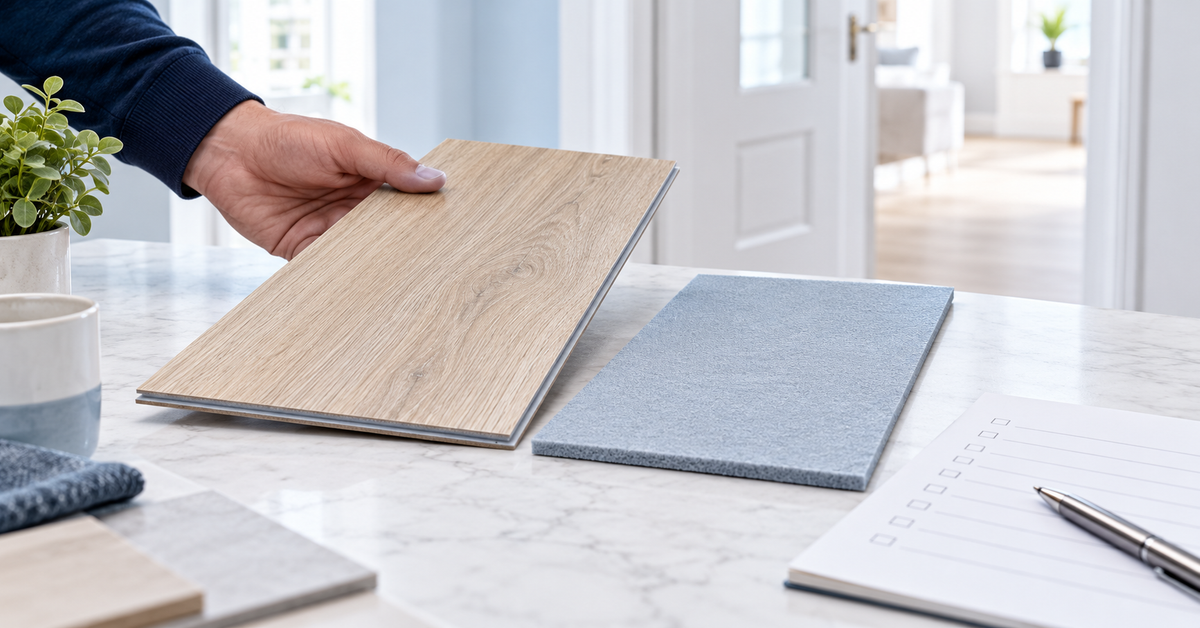

ภาพตัวอย่างวัสดุจำลอง ไม่ใช่รูปตัดโครงสร้างหรือข้อยืนยันความหนาของพื้นรุ่นใด

ใช้สมการตรวจความเป็นไปได้ก่อนลงรายละเอียด

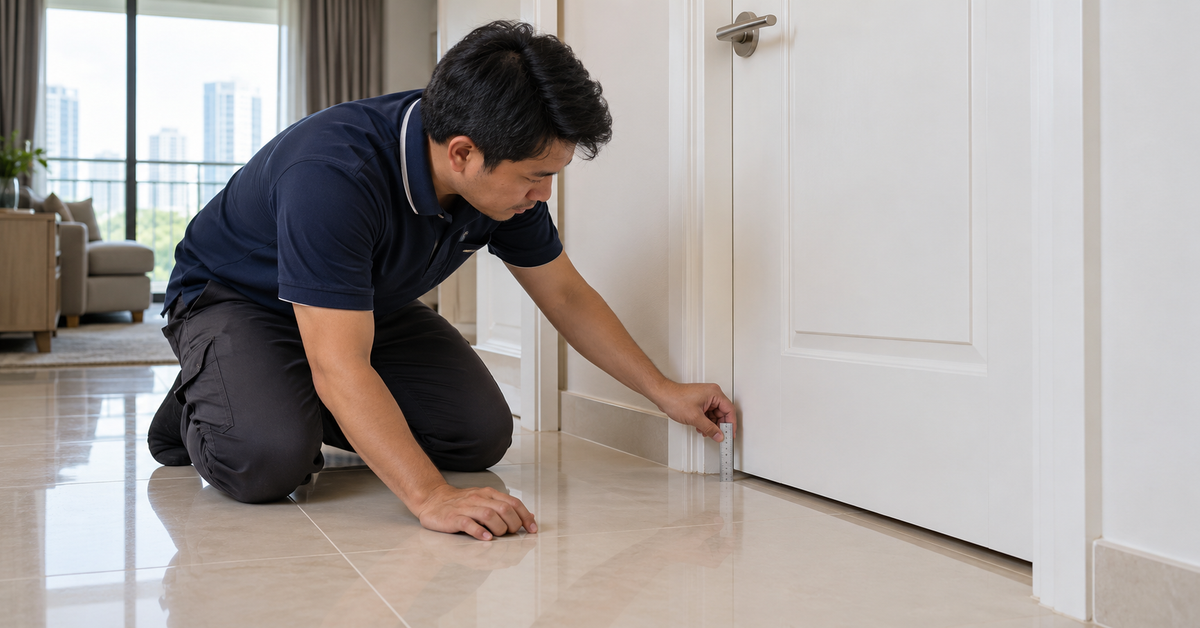

     สำหรับประตูที่คงตำแหน่งเดิม สามารถเริ่มประเมินช่องใต้บานหลังเปลี่ยนพื้นจากช่องที่วัดได้ หักด้วยความสูงสุทธิที่เพิ่ม ณ จุดเดียวกัน หากมีผิวอุปกรณ์สูงกว่าระดับพื้นใหม่และบานต้องผ่าน ให้คิดผลส่วนนั้นเพิ่มด้วย สมการนี้ใช้คัดกรองจุดที่ต้องทบทวน ไม่ใช่ใบอนุมัติ เพราะยังต้องตรวจแนวเปิดทั้งหมด สภาพบาน และเกณฑ์เฉพาะของระบบประตูร่วมกัน

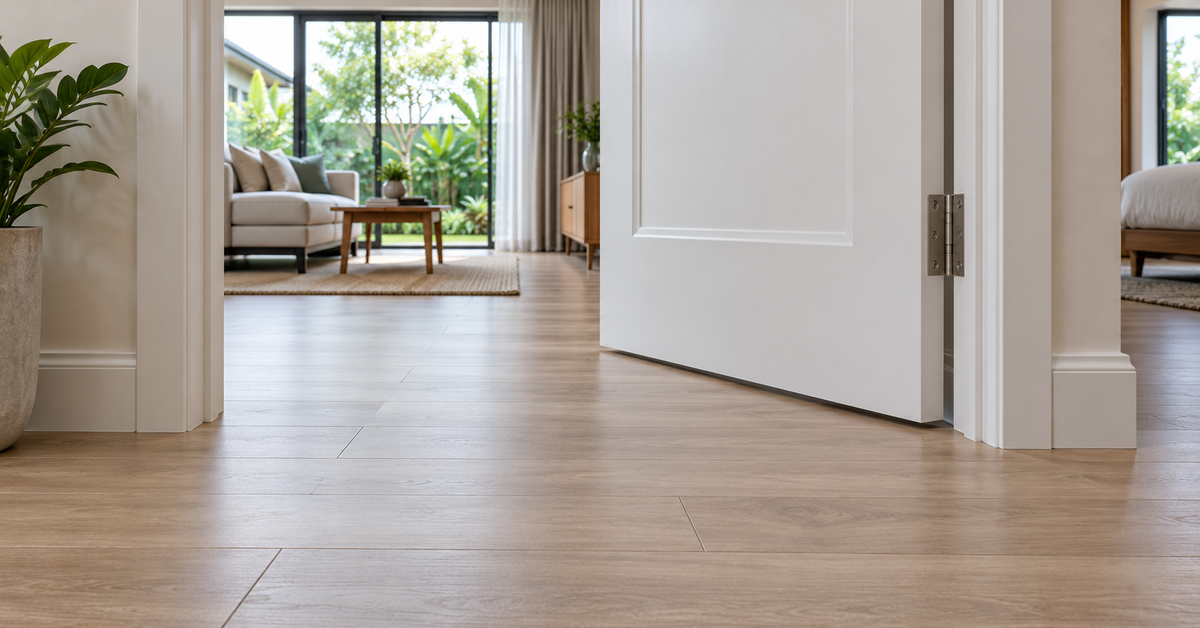

     เขียนการคำนวณให้บอกตำแหน่งชัด เช่น ช่องเดิมที่จุดปลายบานเมื่อเปิดถึงตำแหน่งตรวจ ลบด้วยระดับผิวใหม่ที่สูงขึ้นจากผิวเดิมตรงจุดนั้น หากระดับใหม่ของหลายตำแหน่งไม่เท่ากัน ต้องคำนวณแยก ไม่ใช้ค่าที่มองว่าสบายที่สุดแทนทั้งแนว จุดที่เหลือช่องน้อยที่สุดเป็นข้อมูลสำคัญสำหรับส่งให้ผู้รับผิดชอบพิจารณา แต่เกณฑ์ที่ต้องเหลือเท่าไรยังต้องมาจากรายละเอียดที่ได้รับการยืนยัน

     ถ้าตั้งตัวแปรให้ใช้งานในแบบบันทึก ควรแยกค่าที่วัดจริงออกจากค่าที่นำมาจากแบบ และแสดงผลที่ยังรอข้อมูลอย่างชัดเจน อย่าแทนค่าที่ไม่รู้ด้วยศูนย์ เพราะจะทำให้ผลดูเหมือนเหลือช่องมากกว่าความจริง ผู้ตรวจควรเห็นได้ทันทีว่ารายการใดคำนวณแล้วและรายการใดยังไม่พร้อม การทำแบบง่ายที่เปิดเผยข้อมูลขาดมีประโยชน์กว่าตารางละเอียดที่ให้ผลผ่านทุกบานจากสมมติฐานที่ไม่เคยยืนยัน

ตัวอย่างสมมติเมื่อปูทับพื้นเดิม

     สมมติที่จุดตรวจหนึ่งวัดช่องใต้บานเดิมได้สิบสองมิลลิเมตร และรูปตัดที่ใช้ประเมินกำหนดว่าผิวพื้นใหม่จะสูงขึ้นเจ็ดมิลลิเมตร ณ จุดนั้น ช่องคำนวณเบื้องต้นจึงเหลือห้ามิลลิเมตร ตัวเลขห้านี้ยังไม่ใช่คำตอบว่าผ่านหรือไม่ ต้องเทียบกับเกณฑ์ของชุดประตูที่ยืนยันแล้ว และตรวจว่าจุดอื่นตามแนวเปิดเหลือเท่าใด ตัวเลขทั้งหมดในตัวอย่างเป็นสมมติ ไม่ใช่ความหนาสินค้าหรือระยะที่แนะนำให้ใช้จริง

     หากบริเวณเดียวกันมีตัวจบที่ผิวบนสูงกว่าพื้นใหม่อีกสองมิลลิเมตรและบานต้องผ่าน จุดนั้นจะเหลือช่องคำนวณสามมิลลิเมตร การมองเฉพาะความหนาแผ่นจะไม่เห็นผลของอุปกรณ์นี้ ขณะเดียวกันต้องระวังไม่หักความสูงซ้ำ ถ้าค่าผิวสำเร็จที่นำมาใช้รวมผิวตัวจบอยู่แล้ว ไม่ต้องนำความสูงเดียวกันมาหักอีก การระบุว่าค่าแต่ละช่องหมายถึงระดับไหนทำให้คนตรวจตามได้และเห็นข้อผิดพลาดก่อนใช้ผลจริง

     หากยังไม่เลือกรุ่นตัวจบ ควรบันทึกผลว่าเบื้องต้นสำหรับผิวแผ่นและรอยืนยันอุปกรณ์ ไม่สรุปว่าซื้อพื้นได้แล้วโดยไม่มีเงื่อนไข ผู้เกี่ยวข้องอาจต้องเลือกรายละเอียดรอยต่อใหม่ ปรับวิธีเตรียมฐาน หรือให้ช่างประตูประเมินทางเลือกที่ทำได้ การตัดสินใจควรเห็นผลกระทบต่อทุกส่วน ไม่เลือกแผ่นที่บางลงทันทีเพียงเพราะคำนวณเหลือช่องน้อย โดยยังไม่ตรวจสภาพฐานและเกณฑ์การใช้งานอื่น

ตัวอย่างสมมติเมื่อรื้อพื้นเดิมออกก่อนปู

     สมมติอีกห้องมีช่องเดิมเก้ามิลลิเมตร แผนงานระบุให้รื้อชั้นเดิมที่เกี่ยวข้องออกแปดมิลลิเมตร และทำชุดพื้นใหม่รวมส่วนเตรียมฐานตามแบบสิบมิลลิเมตร ความสูงสุทธิจึงเพิ่มสองมิลลิเมตรจากระดับเดิมที่ใช้วัด ช่องคำนวณ ณ จุดนั้นเหลือเจ็ดมิลลิเมตร วิธีคิดนี้ต่างจากนำสิบไปหักจากเก้าโดยไม่คิดสิ่งที่รื้อออก ซึ่งจะทำให้ประเมินผลผิดตั้งแต่ต้น ตัวอย่างนี้มีไว้แสดงการหักลบระดับเท่านั้น ไม่ได้ระบุว่าหน้างานจริงรื้อหรือเติมได้ตามตัวเลขดังกล่าว

     หลังรื้ออาจพบสภาพฐานที่ต่างจากสิ่งที่เห็นก่อนเริ่ม เช่น ผิวเสียหายหรือระดับบางจุดต้องแก้เพิ่ม จึงต้องมีจุดทบทวนระดับก่อนทำพื้นสำเร็จ ถ้าความสูงงานเตรียมฐานเปลี่ยนจากที่ประเมิน ให้ส่งผลกลับไปตรวจประตูและรอยต่ออีกครั้ง ไม่ใช้ตารางเดิมต่อเพราะช่างประตูได้รับไปแล้ว การบันทึกเวอร์ชันและเหตุที่เปลี่ยนช่วยให้ผู้รับเหมารู้ว่ารายการใดยังใช้ได้และรายการใดต้องยืนยันใหม่

      ตัวอย่างสองแบบสะท้อนว่าความหนาแผ่นเท่ากันสามารถให้ผลต่อประตูต่างกันตามวิธีเตรียมพื้นที่ได้ ก่อนเปรียบเทียบรุ่นหรือราคาพื้นจึงควรยืนยันขอบเขตรื้อและฐานที่คงไว้ให้ตรงกัน ถ้าผู้เสนอราคาคนหนึ่งคิดปูทับและอีกคนคิดรื้อเดิม ราคาต่อหน่วยและผลต่อระดับจะเทียบกันตรง ๆ ไม่ได้ ต้องแยกขอบเขตและรูปตัดของแต่ละข้อเสนอให้ชัดก่อนเลือก

ใช้คู่มือรุ่นจริงแยกเรื่องวงกบจากช่องใต้บาน

      ตัวอย่าง คู่มือ Quick-Step Alpha Vinyl Pad กล่าวถึงระยะแนวดิ่งระหว่างฐานวงกบกับผิวพื้นเมื่อมาติดตั้งวงกบภายหลัง ส่วน คู่มือติดตั้ง Karndean Rigid Core อธิบายรายละเอียดพื้นรอบวงกบและสิ่งกีดขวาง เอกสารเหล่านี้แสดงว่าต้องตรวจทั้งลำดับติดตั้งและพื้นที่รอบขอบ ไม่ใช่เพียงวัดว่าบานเปิดพ้นผิวแผ่นหรือไม่

     ข้อกำหนดของตัวอย่างแต่ละยี่ห้อไม่ใช่เกณฑ์ของ Enoch และไม่ใช่ระยะใต้บานของประตูทุกประเภท จึงควรขอคู่มือที่ตรงกับรุ่นพื้นที่จะซื้อและข้อมูลของวงกบที่ใช้จริงก่อนใส่ตัวเลขในแบบ หากช่างเสนอวิธีสอดแผ่นใต้ส่วนล่างของวงกบ ให้ตรวจทั้งวิธีเข้าล็อก การไม่กดทับผืนพื้น และข้อจำกัดของวงกบ ไม่ตัดแต่งหรือเปลี่ยนวิธีประกอบเพียงเพื่อให้ผิวหน้าดูปิดสนิท

     ควรส่งคำถามพร้อมภาพและรูปตัดที่เห็นว่ากำลังตรวจส่วนใด เช่น ขอบแผ่นรอบเสาวงกบหรือช่องใต้บานเมื่อเปิดผ่านตัวจบ การใช้คำถามว่าประตูต้องเว้นกี่มิลลิเมตรอาจทำให้ผู้ตอบเข้าใจคนละส่วน หากได้คำตอบแล้ว ให้เก็บชื่อรุ่น วันที่ และรายละเอียดที่ใช้ร่วมกันไว้ในชุดเอกสารหน้างาน คนที่เข้ามาเก็บขอบภายหลังจะได้ไม่เปลี่ยนสิ่งที่ทีมก่อนหน้าตรวจและอนุมัติไว้

วงกบเดิมต้องตรวจวัสดุและวิธีเก็บขอบก่อนตัดแต่ง

     วงกบไม้ โลหะ หรือวัสดุประกอบอาจมีข้อจำกัดต่างกัน ทั้งหน้าตัด ส่วนยึด และผิวสำเร็จ ผู้รับเหมาจึงควรระบุชนิดและรุ่นเท่าที่ตรวจได้ก่อนเสนอวิธีเก็บขอบ การเห็นผิวคล้ายไม้ไม่ได้ยืนยันว่าเป็นไม้ตันหรือสามารถตัดได้เหมือนกันทั้งหมด หากไม่มีข้อมูล ให้ส่งภาพและสอบถามผู้รับผิดชอบประตูก่อน ไม่ใช้ชิ้นตัวอย่างพื้นเป็นตัวกำหนดแนวตัดโดยยังไม่ทราบว่าส่วนที่กำลังตัดมีหน้าที่อะไร

     การเก็บแผ่นใต้ส่วนล่างของวงกบต้องคิดถึงวิธีประกอบล็อกด้วย ไม่ใช่เพียงทำช่องให้สอดผ่าน หากตำแหน่งแคบจนประกอบตามระบบไม่ได้ ให้ผู้ติดตั้งทบทวนทิศทางเริ่มปูหรือรายละเอียดที่อนุมัติได้ ไม่ตัดแต่งส่วนล็อกหรือเติมกาวเฉพาะหน้าโดยไม่มีข้อกำหนดรองรับ การทำให้ผิวดูต่อเนื่องอาจซ่อนวิธีประกอบที่ต่างจากระบบเดิม และทำให้ตรวจงานภายหลังไม่ทราบว่าจุดนั้นได้รับการจัดการอย่างไร

     หากไม่สามารถตัดแต่งวงกบได้ ให้ประสานทางเลือกเก็บขอบที่เหมาะกับวัสดุและระบบพื้น โดยตรวจรูปลักษณ์ ความสามารถในการทำความสะอาด และเงื่อนไขการเคลื่อนตัวร่วมกัน ทางเลือกควรมีรายละเอียดชัดว่าชิ้นใดยึดกับส่วนใดและผิวสำเร็จอยู่ระดับไหน ไม่เติมวัสดุอุดทุกช่องเพราะต้องการให้ไม่เห็นขอบ การปิดผิวที่ถูกต้องควรรักษาหน้าที่ของรอยต่อและไม่ทำให้พื้นถูกกดหรือตรึงผิดจากสิ่งที่ได้รับการยืนยัน

ประตูเดิมต้องประเมินสภาพก่อนตัดสินลดบาน

     ถ้าประตูติดอยู่ก่อนแล้ว ให้ผู้รับผิดชอบตรวจสภาพบาน บานพับ และวงกบก่อนคำนวณวิธีแก้ การขูดเฉพาะบางตำแหน่งอาจเกิดร่วมกับบานที่ไม่อยู่ในสภาพใช้งานปกติ หากตัดลดบานทันที อาจทำให้ช่องส่วนอื่นมากเกินความต้องการโดยยังไม่ได้แก้เหตุเดิม การสำรวจควรมีบันทึกว่าอาการใดเป็นของเดิมและอาการใดเกิดหลังเปลี่ยนพื้น เพื่อใช้วิเคราะห์โดยไม่โยนความรับผิดชอบจากภาพสุดท้ายเพียงอย่างเดียว

     เมื่อจำเป็นต้องประเมินการปรับขนาดบาน ต้องตรวจโครงสร้างและข้อจำกัดจากผู้ผลิตประตูจริง บานบางชนิดมีขอบหรือชั้นวัสดุที่ตัดได้จำกัด การเลือกวิธีต้องคำนึงถึงการเก็บผิวหลังปรับด้วย ไม่ใช่ดูเพียงว่าตัดพ้นพื้นแล้วเปิดได้หรือไม่ ให้ช่างประตูเสนอขอบเขตงานและสิ่งที่ต้องยืนยันพร้อมกัน หากข้อมูลไม่พอ ควรคงสถานะรอตรวจแทนการอนุมัติให้ตัดตามตัวเลขจากตารางประเมินพื้น

     ต้องแยกการลดบานออกจากการปรับอุปกรณ์ซีลหรือชุดปิด เพราะการขยับอุปกรณ์เพื่อหลบพื้นอาจเปลี่ยนการทำงานของประตู ถ้ามีอุปกรณ์พิเศษ ให้ผู้ติดตั้งของระบบนั้นตรวจตามคู่มือ ไม่ให้ช่างพื้นปรับเองเพื่อจบงาน บันทึกผลหลังแก้ด้วยการเปิด ปิด และใช้อุปกรณ์ตามเงื่อนไขที่เกี่ยวข้อง เพื่อให้เห็นว่าทางเลือกที่อนุมัติยังตอบทั้งการใช้งานประตูและรายละเอียดพื้น ไม่ใช่แก้เพียงอาการติดพื้นอย่างเดียว

ประตูใหม่ควรสั่งเมื่อข้อมูลระดับพร้อมแค่ไหน

     สำหรับงานที่เปลี่ยนประตูพร้อมพื้น ให้ผู้ออกแบบประสานระดับสำเร็จกับขนาดช่องก่อนสั่งผลิต ระบุชั้นประกอบพื้นและรายละเอียดรอยต่อที่อยู่ในแนวเปิดไว้ให้ผู้ผลิตประตูดูด้วย คำว่าพื้นหนาประมาณหนึ่งไม่เพียงพอสำหรับการสรุปขนาดบาน เพราะผู้ผลิตอาจใช้ระดับฐานหรือผิวเดิมต่างจากที่ทีมพื้นคิด การส่งรูปตัดพร้อมจุดอ้างอิงทำให้เห็นข้อมูลเดียวกันตั้งแต่เสนอราคา

     ถ้ายังต้องรื้อเพื่อรู้สภาพฐานจริง ควรกำหนดจุดวัดยืนยันขั้นสุดท้ายก่อนสั่งหรือก่อนตัดแต่งชิ้นงานตามขั้นตอนของผู้ผลิต ไม่จำเป็นต้องหยุดทุกส่วนของโครงการ แต่ต้องรู้ว่างานใดเดินต่อได้และงานใดขึ้นกับระดับที่ยังไม่ทราบ การจัดคิวควรสะท้อนข้อมูลนี้ เช่น เตรียมเอกสารและเลือกผิวประตูไปก่อน ขณะที่ขนาดที่สัมพันธ์กับพื้นยังต้องรอสำรวจหลังรื้อ ไม่เปลี่ยนค่าคาดการณ์ให้เป็นคำสั่งผลิตโดยไม่มีผู้รับผิดชอบ

     เมื่อเปลี่ยนรุ่นพื้นหลังสั่งประตูแล้ว ต้องแจ้งผลต่อระดับและอุปกรณ์ให้ทีมประตูตรวจใหม่ แม้ความต่างของชื่อความหนาจะดูเล็ก แต่ยังต้องดูความสูงสุทธิและช่วงที่บานผ่านจริง การเปลี่ยนควรมีบันทึกว่ารายละเอียดใดได้รับผลและใครยืนยันว่าใช้ต่อได้ ไม่ให้ทีมใดทราบข่าวเฉพาะวันเข้าติดตั้ง เพราะอาจเหลือทางเลือกน้อยลงและมีค่าแก้ไขที่ยังไม่ได้รวมในข้อเสนอเดิม

ประตูห้องน้ำและพื้นที่ต่างระดับต้องดูทั้งสองด้าน

     ประตูบริเวณพื้นที่เปียกหรือห้องที่ระดับต่างกันต้องสำรวจทั้งด้านเข้าและด้านออก รวมถึงธรณีและสิ่งที่อยู่ในช่วงเปิดบาน การเลือกพื้นสำหรับด้านแห้งไม่ได้อนุมัติให้เปลี่ยนรายละเอียดป้องกันน้ำหรือระดับของอีกห้อง หากพบว่าระดับใหม่ทำให้ความสัมพันธ์เดิมเปลี่ยน ให้ผู้ออกแบบประเมินก่อน ไม่แก้ด้วยการทำพื้นลาดหรือยกอุปกรณ์เฉพาะหน้าเพื่อให้เดินผ่านได้โดยยังไม่รู้ผลต่อส่วนอื่น

     ให้ระบุขอบเขตวัสดุแต่ละด้านในรูปตัดและตรวจว่าผิวตัวจบที่เสนออยู่ตรงไหน บานอาจเปิดผ่านด้านที่สูงกว่าในช่วงหนึ่ง และพื้นที่ใช้งานอาจมีเงื่อนไขการทำความสะอาดหรือสัมผัสน้ำต่างกัน การเก็บรอยต่อจึงต้องได้รับการยืนยันตามระบบ ไม่ใช้วัสดุอุดชนิดเดียวปิดทั้งช่องเพราะมองว่าอยู่หน้าห้องน้ำเหมือนกันทั้งหมด คำแนะนำเรื่องทนความชื้นของแผ่นพื้นไม่ใช่ข้อสรุปว่าน้ำจะไม่เข้าระบบหรือฐานด้านล่าง

     หากต้องตรวจข้อกำหนดการระบายอากาศ ซีล หรืออุปกรณ์ของประตู ให้ผู้รับผิดชอบอาคารและระบบประตูเป็นผู้ยืนยัน ไม่ขยายช่องใต้บานเองโดยอ้างว่าช่วยระบายอากาศ หรืออุดช่องเองเพราะต้องการกันน้ำ ประเด็นเหล่านี้อาจมีวัตถุประสงค์ต่างกันและต้องจัดรายละเอียดร่วมกัน บทความจึงไม่กำหนดช่องใต้ประตูห้องน้ำเป็นตัวเลขเดียวสำหรับทุกบ้าน แต่เสนอให้บันทึกข้อกำหนดที่ใช้งานจริงก่อนตัดสินใจ

ประตูที่มีข้อกำหนดเฉพาะต้องให้ผู้รับผิดชอบระบบตรวจ

     ประตูที่เกี่ยวข้องกับการป้องกันอัคคีภัย ควัน เสียง หรือการควบคุมพื้นที่อาจมีเงื่อนไขของชุดประกอบ บาน วงกบ ซีล และอุปกรณ์ร่วมกัน การปรับพื้นใกล้ประตูเหล่านี้จึงควรเริ่มจากระบุประเภทและเอกสารของชุดประตู ไม่ถือว่าการตัดให้เปิดผ่านเป็นงานเก็บรายละเอียดทั่วไป หากไม่ทราบประเภท ให้สอบถามฝ่ายอาคารหรือผู้รับผิดชอบก่อนเริ่ม ไม่ทดลองปรับซีลหรืออุปกรณ์เพราะรูปลักษณ์คล้ายประตูธรรมดา

     ตัวอย่าง คำแนะนำการติดตั้งประตูเฉพาะของ JB Kind เน้นว่าการติดตั้งและส่วนประกอบต้องสอดคล้องกับเอกสารรับรองของชุดนั้น ข้อมูลนี้ใช้ประกอบเหตุผลที่ควรให้ผู้มีความรู้ตรงระบบตรวจ ไม่ใช่นำข้อกำหนดของประตูจากต่างประเทศมาใช้แทนเกณฑ์อาคารในไทย หากโครงการต้องปรับประตู ให้ผู้รับผิดชอบยืนยันเอกสารและวิธีที่อนุญาตสำหรับงานจริง

     ในแบบสำรวจควรแยกประตูประเภทนี้เป็นรายการรอตรวจโดยผู้รับผิดชอบเฉพาะ แม้ผลคำนวณความสูงพื้นจะเหลือช่องมากก็ตาม เพราะการใช้งานถูกต้องยังต้องดูส่วนอื่นร่วมกัน การบันทึกว่าเปิดผ่านเฉย ๆ ไม่เท่ากับยืนยันสมรรถนะของชุดประตู ควรเก็บหลักฐานว่าผู้ใดตรวจเรื่องใดและงานพื้นกระทบส่วนประกอบใดบ้าง เพื่อให้ตรวจรับต่อได้ตามขอบเขตของแต่ละฝ่าย

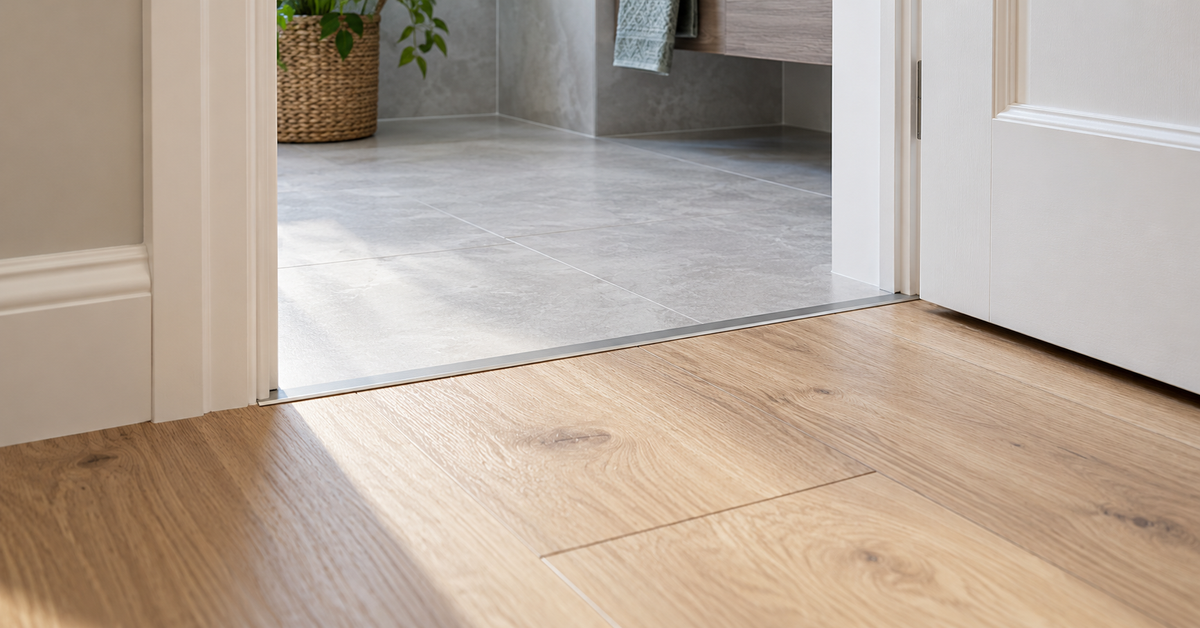

ตัวจบและธรณีเป็นส่วนหนึ่งของความสูงที่บานต้องผ่าน

     เลือกอุปกรณ์หลังทราบระดับสำเร็จทั้งสองด้านและตำแหน่งที่ต้องเก็บรอยต่อ ตรวจรูปทรงผิวบนและความสูงจริงของรุ่นที่เสนอ ไม่ดูเฉพาะชื่อว่าตัวทีหรือตัวลดระดับ เพราะอุปกรณ์ที่ชื่อคล้ายกันอาจมีหน้าตัดและวิธียึดต่างกัน ให้ขอชิ้นงานหรือแบบรายละเอียดที่ใช้ได้กับพื้นรุ่นจริง และนำผิวอุปกรณ์นั้นไปพิจารณาในแนวเปิดบานก่อนอนุมัติซื้อ

     ตำแหน่งรอยต่อควรสัมพันธ์กับช่องประตูและแผนแบ่งพื้นที่ ไม่ใช่เลื่อนเพื่อหลบปลายบานอย่างเดียว หากระบบพื้นต้องมีรอยต่อที่จุดใด การย้ายตำแหน่งต้องได้รับการทบทวนร่วมกัน การทำผิวอุปกรณ์เตี้ยลงก็ต้องตรวจว่าอุปกรณ์ยังครอบและประกอบกับระบบได้ตามข้อกำหนด ไม่ตัดฐานหรือดัดชิ้นส่วนเพื่อให้บานผ่านโดยไม่มีเอกสารรองรับ ความสะดวกในการเปิดประตูต้องอยู่ในรายละเอียดที่ถูกต้องทั้งชุด

     บทความ การวางตัวเชื่อมเมื่อปู SPC ต่อเนื่องหลายห้อง ช่วยพิจารณาขอบเขตผืนพื้นและตำแหน่งรอยต่อ ส่วนการตรวจวันนี้ให้เพิ่มข้อมูลผิวบนที่บานเคลื่อนผ่านเข้าไปในรูปตัดเดียวกัน ไม่จำเป็นต้องเขียนรายละเอียดแบ่งห้องใหม่ทั้งหมดในแบบประตู แต่ควรอ้างอิงเอกสารชุดเดียวกันเพื่อให้ตำแหน่งและรุ่นอุปกรณ์ตรงกัน
